直線式振動篩分類

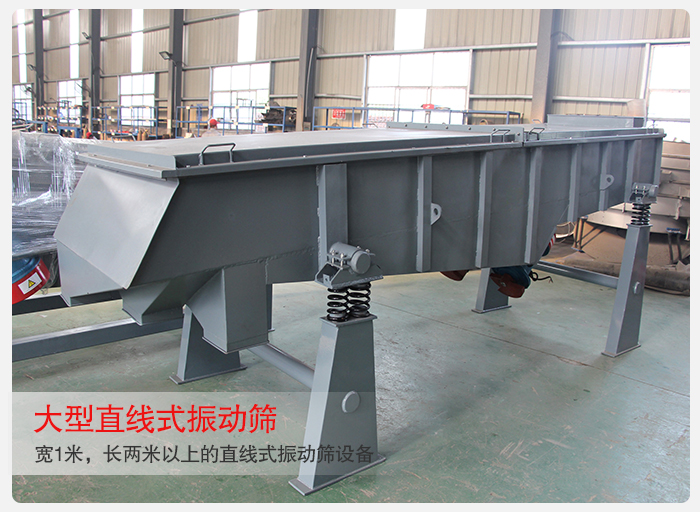

1，大型直線式振動篩

大型直線式振動篩簡稱大型直線篩也叫大型直線震動篩，是種大型篩分設備，寬1米，長兩米以上的直線式振動篩設備都屬于大型直線式振動篩。比如1020直線式振動篩1025直線式振動篩，1030直線式振動篩都屬于大型直線式振動篩的一種。

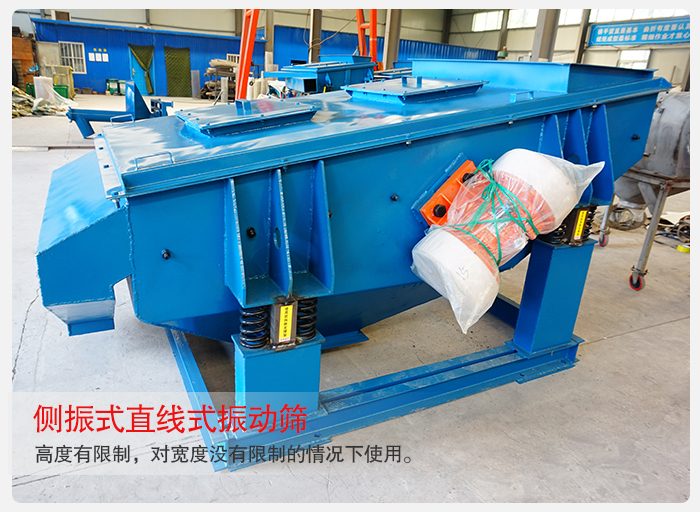

2，側振式直線式振動篩

側振式直線式振動篩也叫側掛式直線篩，振動電機安裝在箱體兩側，這種安裝方式也是直線式振動篩設備振動電機較為采用的方法。通常在客戶對設備的整體高度有限制，但又對設備的寬度沒有限制的情況下使用。

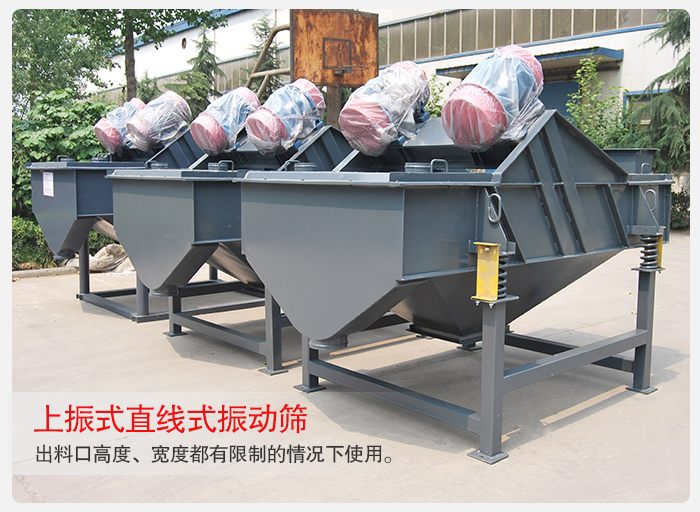

3，上振式直線式振動篩

上振式直線式振動篩的安裝方式通常使用在ZSG直線式振動篩，如對直線式振動篩設備的出料口高度、寬度都有限制，那么振動電機不論是安裝在底部還是兩側都不能達到要求，這時就可以將振動電機安裝在設備的頂部中間位置，這樣既不增加設備的寬度，又不影響降低設備出料口的高度。

4，多層直線式振動篩

多層直線式振動篩也可以成為多層分級，分為碳鋼材質和304不銹鋼材質。適用于對粉狀，顆粒狀物料的篩選和分級。多層直線式振動篩篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。



工作原理

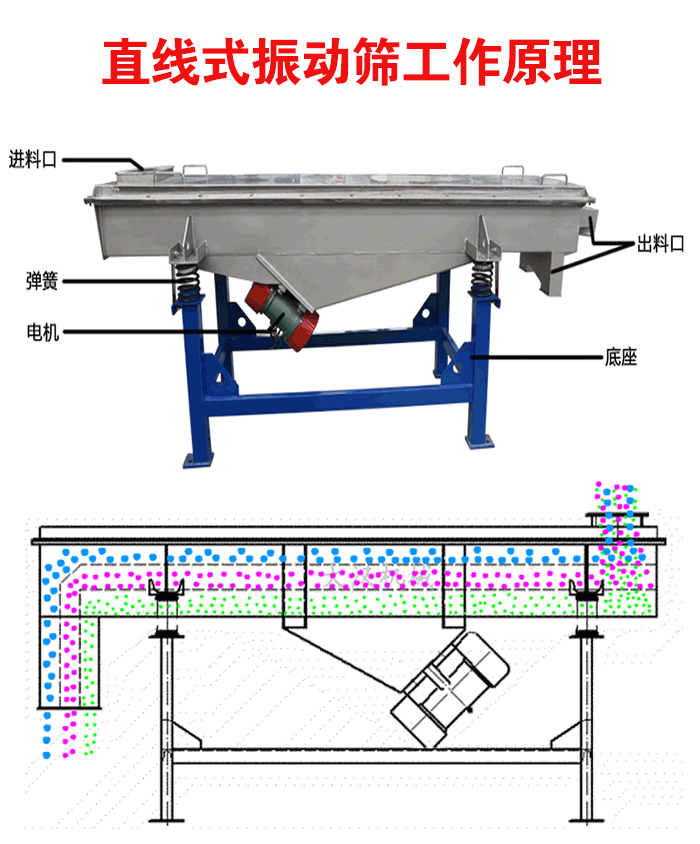

直線式振動篩為雙電機驅動，利用電機里的偏心塊的振動帶動篩網和物料的振動，從而完成物料的篩分。直線式振動篩的物料運動軌跡是拋物線的向前運動。具體的運動原理請看下圖。

篩分物料

直線式振動篩設備適用物料的粒度在0.074-5mm之間，物料的含水量不能大于7%，而且要是干的物料才能夠進行篩分。

產品結構

直線式振動篩的結構包括：篩網，篩箱，防塵蓋，進料口，振動電機以及出料口等。

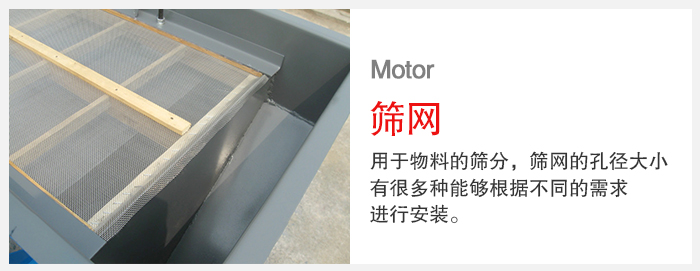

篩網：主要用于物料的篩分，篩網的孔徑大小有很多種能夠根據不同的需求進行安裝。

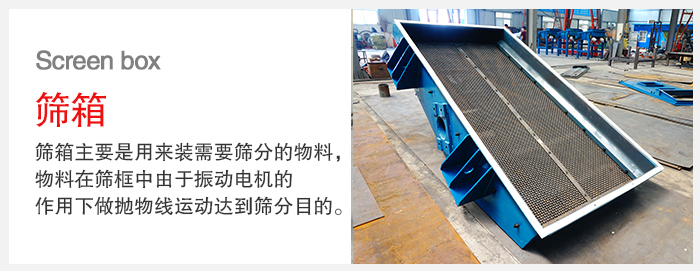

篩箱：篩箱主要是用來裝需要篩分的物料，物料在篩框中由于振動電機的作用下在篩網上做拋物線運動從而達到篩分目的。

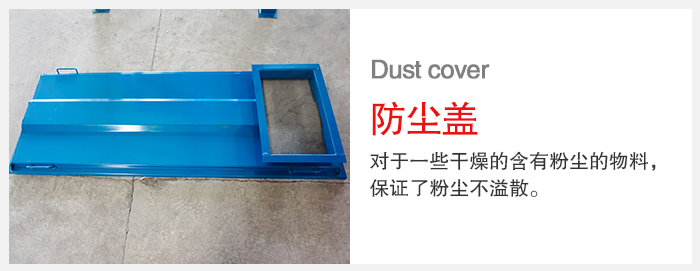

防塵蓋：很多用戶篩分的都是一些干燥的含有粉塵的物料，為了保證粉塵不溢散廠家研發了防塵蓋。

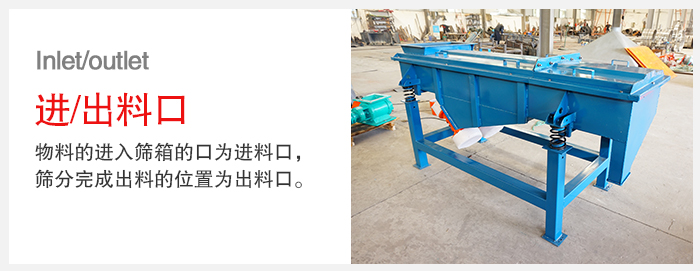

進/出料口：這個主要是用于物料的進入篩箱的口為進料口，篩分完成出料的位置為出料口。

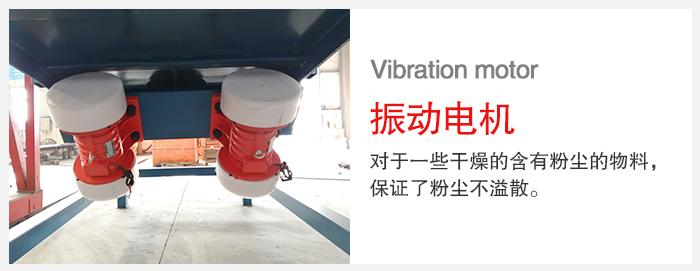

振動電機：振動電機的使用是比較廣泛的而直線式振動篩的振動電機主要的作用還是用來振動的，帶動物料于篩網的運動，從而實現篩分目的。
